Memasang alat kerja

  • Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak.
  • Jangan memegang mata gerinda dan mata potong sebelum alat-alat tersebut menjadi dingin. Piringan-piringan ini menjadi sangat panas selama penggunaannya.

Bersihkan spindel gerinda (17) dan semua bagian yang akan dipasang .

Untuk memasang dan melepas alat kerja, tekan tombol penahan spindel (2),untuk menahan spindel gerinda.

  • Hanya gerakkan tombol penahan spindel gerinda jika spindel tidak berputar. Jika tidak, perkakas listrik dapat rusak.

Mata gerinda/cakram potong

Pemasangan dengan mur penjepit (14) dan mur penjepitan cepat (13)

Perhatikan ukuran alat gerinda. Diameter lubang harus sesuai dengan flensa pemasang. Jangan menggunakan adaptor atau reducer.

Saat menggunakan cakram potong intan, pastikan bahwa tanda panah arah putaran pada cakram potong intan dan arah putaran pada perkakas listrik (lihat tanda panah arah putaran pada kepala gigi) telah sesuai.

Urutan pemasangan dapat dilihat pada halaman bergambar.

Untuk memasang cakram gerinda/cakram potong, pasang mur penjepit (14) dan kencangkan dengan kunci pas dua lubang lihat Mur penjepitan cepat .

Di dalam flensa pemasangan (9) dipasang sebuah bahan sintetik (ring-O) di sekitar flensa pemusat. Jika ring-O tidak ada atau rusak, flensa pemasangan (9) harus diganti sebelum menggunakan perkakas lebih lanjut.

  • Setelah memasang alat kerja dan menghidupkan perkakas, periksa apakah alat kerja sudah dipasangkan dengan benar dan dapat berputar secara bebas. Perhatikan agar alat kerja tidak menyinggung kap pelindung atau bagian-bagian lainnya.

Pemasangan dengan mur penjepitan cepat (15)

Perhatikanlah ukuran alat gerinda. Diameter lubang harus sesuai dengan flensa pemasangan. Jangan menggunakan adaptor atau reducer.

Jika menggunakan cakram potong intan, pastikan panah arah putaran pada cakram potong intan dan arah putaran perkakas listrik sesuai (lihat panah arah putaran pada housing).

Urutan pemasangannya terlihat pada halaman bergambar.

Untuk mengencangkan cakram gerinda/cakram potong, gunakan mur penjepitan cepat (15) tanpa perkakas lainnya.

  • Mur penjepitan cepat (15) hanya boleh digunakan untuk cakram gerinda/cakram potong.
  • Hanya gunakan mur penjepitan cepat yang mulus dan tidak rusak (15).
  • Saat memasang mur, pastikan sisi mur penjepitan cepat yang berlabel (15) tidak menghadap mata gerinda.

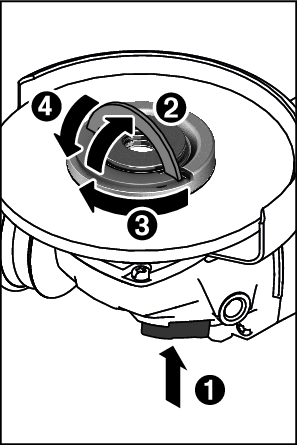

Tekan tombol pengunci spindel (2) untuk mengunci poros spindel. Untuk mengencangkan mur penjepitan cepat (15), angkat bar pada mur penjepitan cepat lalu putar mur penjepitan cepat searah jarum jam dengan kuat. Selanjutnya, turunkan bar untuk mengencangkan mur penjepitan cepat. Mengencangkan pada tepi cakram saja tidaklah cukup.

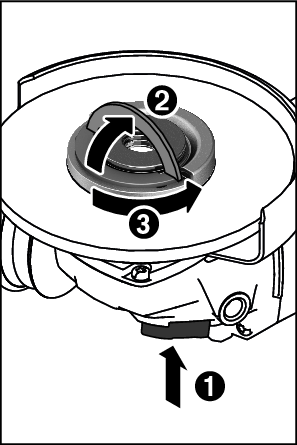

Mur penjepitan cepat (15) yang dikencangkan dengan benar dan tidak rusak dapat dilepaskan dengan tangan. Untuk melakukan hal tersebut, angkat bar mur penjepitan cepat lalu putar mur penjepitan cepat berlawanan arah jarum jam dengan kencang. Jangan melepaskan mur penjepitan cepat yang terpasang kuat dengan alat, melainkan gunakan kunci lubang ganda.

Setelah memasang flensa dudukan dan cakram gerinda/cakram potong, panjang ulir spindel gerinda yang bebas harus sebesar minimal 4 mm.

Pastikan alat gerinda terpasang dengan kencang agar alat tidak terlepas dari spindel saat perkakas listrik mengalami runout.

Komponen plastik (ring O) dipasang di sekeliling flensa pemusat di dalam flensa pemasang (9). Jika ring O hilang atau rusak, flensa pemasang (9) harus diganti sebelum melanjutkan penggunaan.

  • Setelah memasang alat kerja dan menghidupkan perkakas, periksa apakah alat kerja sudah dipasangkan dengan benar dan dapat berputar secara bebas. Perhatikan agar alat kerja tidak menyinggung kap pelindung atau bagian-bagian lainnya.

Piringan dengan amplas yang berlapis-lapis

  • Untuk pekerjaan dengan piringan dengan ampelas yang berlapis-lapis, selalu pasang pelindung tangan (21).

Cakram gerinda karet

  • Untuk pekerjaan dengan piringan karet (23), selalu pasang pelindung tangan (21).

Urutan pemasangannya terlihat pada halaman bergambar.

Pasang mur bulat (25) dan kencangkan dengan kunci lubang ganda.

Sikat kawat

Saat bekerja dengan sikat kawat, selalu pasang pelindung tangan (21).

Urutan pemasangannya terlihat pada halaman bergambar.

Sikat kawat harus dipasang dengan benar pada spindel gerinda sehingga sikat terpasang dengan kencang pada flensa spindel gerinda di ujung ulir spindel gerinda. Kencangkan sikat kawat dengan kunci pas.
